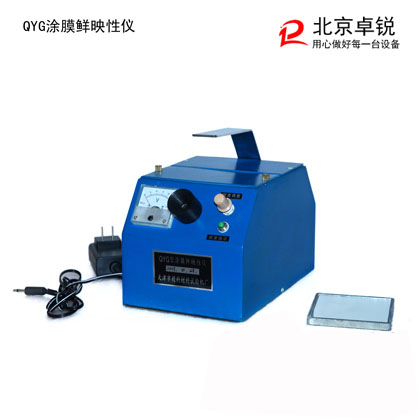

QYG型涂膜鮮映性測定儀

QYG型涂膜鮮映性測定儀

一、用途

涂膜的裝飾性能是一項綜合性指標，它與涂膜的平滑性、光澤和豐滿度有關，表征這一技術性能的指標是鮮映性。

QYG型涂膜鮮映性儀是測量涂膜裝飾性能的--儀器，它可以對涂膜特別是高級轎車表面的涂膜進行等級評定，簡單直觀地測量出鮮映性等級數據。

二、主要結構及工作原理：

QYG型涂膜鮮映儀是光電結合的便攜式儀器，其原理是將數碼板上的數碼通過光的照射及被測表面的反射映照在觀測孔中。通過測量者的肉眼觀測，讀出鮮映性級別DOI值達到測量涂膜表面裝飾性能指標的目的，DOI值越高鮮映性越好。

儀器由殼體、成像室、光路、目鏡及面板幾部分組成。

光的傳遞路線如圖所示：

三、使用要求：

1、電源：Dc6V、600Ma、1#電池4節（自備）或外接。

2、使用環境：

A、溫度0-40°C。

B、相對濕度不大于85%。

C、被測物表面積不小于60mm*60mm。

D、被測物體表面平坦。

四、操作及使用方法：

1、打開蓋裝上電池或插上外接電源。

2、按下電源開關，然后觀察電壓表，轉動電壓調整旋鈕，使指針處于6V位置，若調整后，指針不能調到6V時（小于6V），應更換電池。

3、把標準反射板放在桌上，將儀器底部的測量窗口對準標準反射板放好，然后按下電源開關、從目鏡筒觀察映照在標準反射板上的數碼板，確認可清晰地讀取數碼板上DOI值為1.0的數字。

4、將儀器置于被測物體表面，使測量窗口與被測面對好，按動電源開關，從目鏡筒中觀察被映照的數碼，讀取可清晰地看清楚地DOI值數字。

5、重復測定5次將平均值作為結果。

注：測定者應是能清楚地讀取反射板上的DOI值為1.0的人。

五、維護與修理：

1、按動電源開關，調整電壓值，若達不到規定的電壓則應更換電池。

2、儀器使用時應輕拿輕放切勿磕碰及劇烈震動。

3、標準反射板用后應妥善收藏不得劃傷表面。

六、本機外形尺寸為227mm*138mm*177mm

重約2.5Kg

七、附件：

標準反射板一塊、外接電源一個（Dc  6V   600mA）
