ZR-3050型觸摸屏電工套管阻燃性能測試儀/電工絕緣套管及配件阻燃性能測定儀簡介： ZR-3050型電工套管阻燃性能測試儀用于電工阻燃套管及配件阻燃性能測定，完全符合GB/T 13823.3、JG3050-1998?建筑用絕緣電工套管及配件?標準中6.10.1絕緣電工套管“自熄性試驗”中的要求。儀器采用高壓點火器自動點火，造型講究，耐煙氣腐蝕。關鍵元器件采用進口件，數顯時間，試驗程序自動控制，使

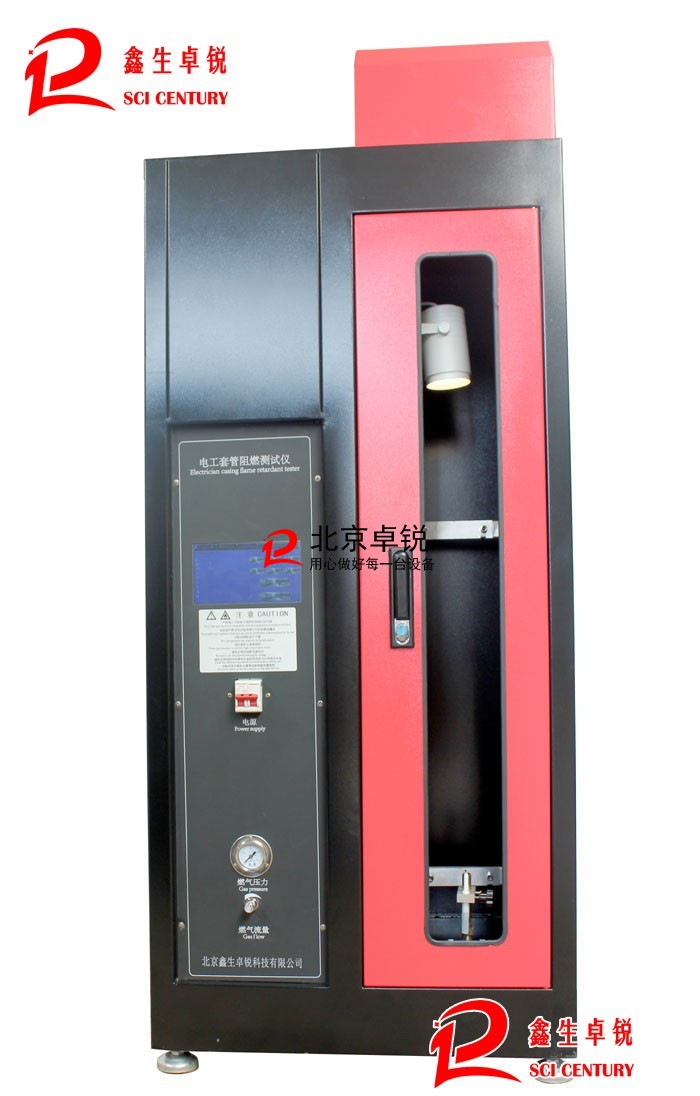

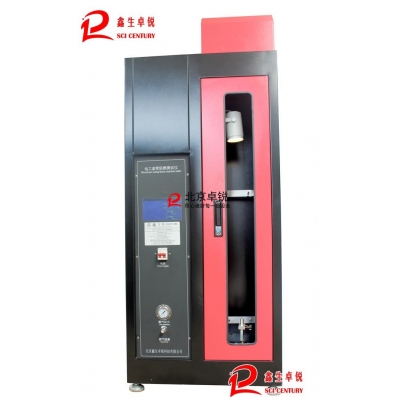

ZR-3050型觸摸屏電工套管阻燃性能測試儀/電工絕緣套管及配件阻燃性能測定儀
簡介： ZR-3050型電工套管阻燃性能測試儀用于電工阻燃套管及配件阻燃性能測定，符合GB/T 13823.3、JG3050-1998?建筑用絕緣電工套管及配件?標準中6.10.1絕緣電工套管“自熄性試驗”中的要求。儀器采用高壓點火器自動點火，造型講究，耐煙氣腐蝕。關鍵元器件采用進口件，數顯時間，試驗程序自動控制，使用方便，穩定可靠。
ZR-3050型觸摸屏+PLC控制電工套管阻燃性能測試儀產品功能特點
1.可編程控制器觸摸屏+PLC控制,實現控制/檢測/計算/數據顯示多功能
2.自動化程度高：自動記錄試驗時間，自動顯試結果，自動計時，自動點火，施焰結束后本生燈自動退回,可選擇是否關閉燃氣
3.啟動時可選擇是否自動點火
4.啟動、停止、燃氣、計時、點火、保存、保存、照明、排風均通過觸摸屏控制實現，指尖輕觸即可完成試驗
5.計時按鈕配合PLC自動記錄儲存燃燒耗時間
6.試驗時間系統自動記錄，并生成試驗結果
7. 設備外形尺寸：長60 cm 寬45cm 高156cm
8.燃氣：液化石油氣代替（用戶自備）；
9.火焰燃燒時間及火焰熄滅時間計時：0-999.9s±0.1s（計時精度 ：0.1S），可連續設定，自動記錄，手動暫停；
10.本生燈傾斜角度：45°
11.式樣橫梁可前后移動，根據式樣粗細調節與本生燈的位置；
12.燃燒噴燈標準功率：1KW；噴嘴（本生燈）內徑9mm；
13.火焰高度：100mm，藍色錐形焰心高度：50mm；
14. 箱體材料：鋼板靜電噴涂（支持全不銹鋼箱體定做）；
15.環境溫度（標準要求）：（23±2）℃ ；
16.電源電壓：220V/50Hz 。
硬質套管施加火焰的時間
試驗材料厚A，mm | 施加火焰時間及操作 |
A≤2.5 | 間隔性施加火焰三次，每次施加火焰25s,間隔5s |
2.5≤A≤3.0 | 施加火焰一次，時間80s |
A＞3.0 | 施加火焰一次，時間125s |
半硬質套管施加火焰的時間
試驗材料厚A | 一次性施加火焰，施火時間，s | 試驗材料厚A mm | 一次性施加火焰， 施火時間，s |
A≤0.5 | 15 | 3.5＜A≤4.0 | 75 |
0.5＜A≤1.0 | 20 | 4.0＜A≤4.5 | 85 |
1.0＜A≤1.5 | 25 | 4.5＜A≤5.0 | 130 |
1.5＜A≤2.0 | 35 | 5.0＜A≤5.5 | 200 |
2.0＜A≤2.5 | 45 | 5.5＜A≤6.0 | 300 |
2.5＜A≤3.0 | 55 | 6.0＜A≤6.5 | 500 |
3.0＜A≤3.5 | 65 |
設計標準：JG3050-1998?建筑用絕緣電工套管及配件?
試驗要求
取三根600mm長套管為試樣，將試樣垂直固定在燃燒裝置上，將調節好的本生燈傾斜與水平成45°，向套管施加火焰時，應使本生燈產生的藍色錐形焰心的頂部與套管表面相接觸，且此接觸點距套管底端的距離為100mm。對于配件試驗受火處應為配件。完成操作后移去火源。在試驗中如果試樣被點燃應無明顯的火焰傳播搬去火源后套管或配件的火焰應在內熄滅。即自熄時間te≤30s。
按JG3050-1998?建筑用絕緣電工套管及配件?標準5.2中的要求，電工套管阻燃性能試驗要求的試驗除自熄時間外另有氧指數值。具體規定硬質套管自熄時間te≤30s且氧指數OI≥32；半硬質、波紋管自熄時間te≤30s且氧指數OI≥27；配件類自熄時間te≤30s且氧指數OI≥32。
