硬質泡沫吸水率測定儀使用說明書

硬質泡沫吸水率測定儀使用說明書——北京鑫生卓銳科技有限公司

試驗原理

硬質泡沫塑料吸水率測定儀 硬質泡沫吸水率測定儀（點擊直達產品頁面）通過測量在蒸餾水中浸泡了一定時間的試件的重量變化，并考慮到試件體積的變化引起浮力的變化，測量吸水重量，以此計算吸水率：

m3=m1+m2+m吸-V浸泡后ρ

其中

V浸泡后=V1-V泡孔

或V浸泡后=V2-V3

（V浸泡后分為兩種情況進行分別測定。）

m吸= m3-m1-m2+V浸泡后ρ

則吸水率為

WAv= m吸/V0ρ*100

注：

m1    為試樣在空氣中，經調試過的質量，單位為g。

m2    為網籠浸泡在水中的表觀質量，單位為g。

m3    為裝有試件的網籠浸在水中并經96h浸泡后的稱量重量，單位為g。

V浸泡后 為試件經浸泡后的外體積，單位為cm3。

ρ   為蒸餾水的密度，單位為g/cm3。

V泡孔  為試件六個面的泡孔總體積。

V2    為將裝有試件的網籠放在帶溢流管的容器中，排除的水的體積，單位cm3。

V3    為將網籠放在帶溢流管的容器中，排除的水的體積，單位cm3。

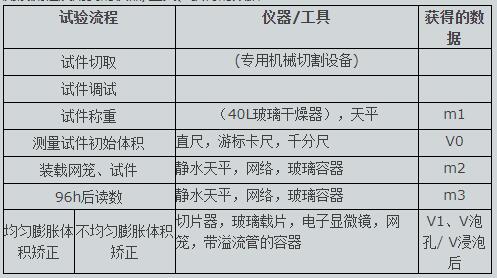

測試流程及用到的儀器/工具、獲得的數據

試驗流程 儀器/工具 獲得的數據

試件切取 (-用機械切割設備)

試件調試

試件稱重 （40L玻璃干燥器），天平 m1

測量試件初始體積 直尺，游標卡尺，千分尺 V0

裝載網籠、試件 靜水天平，網絡，玻璃容器 m2

96h后讀數 靜水天平，網絡，玻璃容器 m3

均勻膨脹體積矯正 不均勻膨脹體積矯正 切片器，玻璃載片，電子顯微鏡，網籠，帶溢流管的容器 V1、V泡孔/ V浸泡后

注：兩種矯正方法實際相通，如薄片無法切割，可用不均勻膨脹體積矯正方法取代均勻膨脹體積矯正方法。

括弧內的儀器/工具需客戶自備。

V1  為試件均勻膨脹后的體積。

   硬質泡沫塑料吸水率測定儀 硬質泡沫吸水率測定儀試驗一次三組同時進行，最終測試結果為取平均值所得。

   試驗詳細流程

試件切取

試件數量：不少于3塊。

采用機械切割方式切割樣品，樣品表面應平整，光滑，且需除去粉末。

樣品的尺寸為：長*寬=150*150mm，對于帶有表皮的產品，其產品厚度即為試件厚度；對于不帶表皮且厚度大于75mm的產品，應加工成厚度為75mm的試件。

試樣的最小厚度不小于22.2mm。

試件平行面的平行度公差不大于1%。

試樣調試

調節溫度：（23±2）

調節濕度：（50±5）%

調節時間：不小于88h

試件稱量

常溫下，將試件放入玻璃干燥器中，每隔12h稱量試樣一次，直至連續2此稱量的質量差值不大于1%，即為試樣的重量值。

此處得到m1。

測試試樣的初始體積

測量工具的選擇

尺寸 精度要求 推薦 讀數中的精度 備注

范圍 工具

＜10 0.05 千分尺 0.01 單位為mm

10~100 0.1 千分尺/游標卡尺 0.01

＞100 0.5 游標卡尺/直尺 0.01/0.5

1.測量的位置及次數

測量的位置取決于試件的形狀及尺寸，但最少要測量5個點，每個點測量三次，取中值，最終的結果為5個中值（或更多）的平均值。

初始體積

初始體積即 V0=l0*d0*b0

注：l0 為試件的初始長度。

d0 為試件的初始厚度。

b0 為試件的初始寬度。

裝載網籠、試件

將靜水天平的支架裝好；

將天平放在支架上，掛上掛鉤；

將玻璃圓筒容器放入支架內；

將空置網籠掛在掛鉤上；

往玻璃圓筒容器中加注蒸餾水，使水面距離網籠內底部的距離為5cm+試件厚度；

讀取天平示值，此處獲得m2；

將網籠取出，裝載試件后，重新掛到掛鉤上，放入玻璃圓筒容器的水中。

將低滲透的塑料薄膜覆蓋在玻璃圓筒容器上。

96h后讀數

96h后，讀取靜水天平的讀數，精度為0.1g。

此處得到m3。

體積矯正

通過目視觀察，辨別試件經96h后的浸泡，是否呈規則的立方體，如果呈規則的立方體，則試件屬于均勻膨脹；如果不是，則為不均勻膨脹。兩種膨脹情況，起浸泡后體積值的計算方式不一樣。

均勻膨脹的體積矯正

用濾紙吸掉試件表面水分；

用4.4)的方法測量試件膨脹后的長、寬、高，并計算器體積，獲得數值：l1，d1，b1，則：

V1= l1*d1*b1/1000。

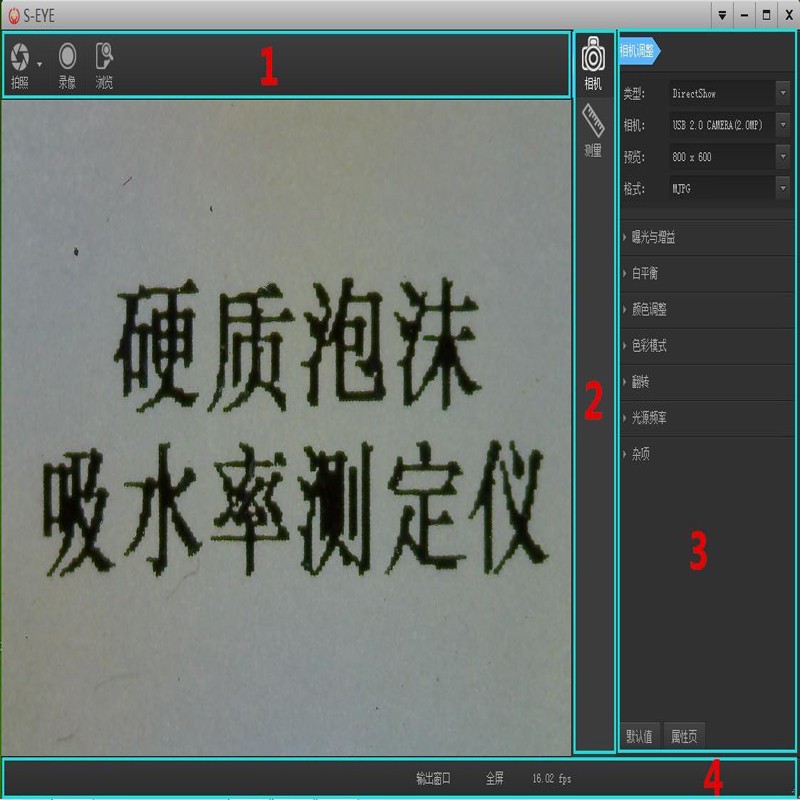

觀察試件泡孔直徑的情況，用切片器切取與泡孔直徑相當厚度的時間薄片，并夾在載片中，置于電子顯微鏡中，觀察一定寬度內泡孔的數量，則每個泡孔的弦長為  t=寬度值/泡孔數量，泡孔直徑D=t/0.616

如泡孔直徑小于0.5mm，且試樣體積大于500cm3，則泡孔的體積可忽略不計(泡孔體積校正率小于3%時亦可忽略不計)。

最終所有表面泡孔體積為：

有表皮的試件：

V泡孔=0.54D（l*d+b*d）/500

注：l、b、d為切割的長寬。

V泡孔=0.54D（l*d+b*d+l*b）/500

最終產生浮力的體積為：

V浸泡后=V1-V泡孔

非均勻膨脹的體積矯正

用天平稱量干燥的1000mL量筒的重量m量筒。

將網籠從玻璃圓筒容器的水中取出，靜置2min，淌干網籠和試件表面的水分。

打開帶溢流管的容器的閥門，并以不使得水面波動的速度加注蒸餾水，至閥門流出水，停止加注；

容器中沒有水流出后，將2000mL的量筒放到閥門的流出口下方；

將網籠和試件輕輕的放到帶溢流管的容器，并使得樣品距離水面的距離為5cm；

稱量此時溢流的蒸餾水重量，單位為克，1:1換算成體積V2cm3

用空置的網籠，重復以上操作，稱量空置網籠排水體積V3.

注意控制此次網籠的深度與上一次一樣。

則：

V浸泡后=V2-V3

結果計算

試件均勻膨脹時：

WAv= [m3+V1ρ-（m1+m2+V泡孔糅ρ）]/ V0ρ*100

試件不均勻膨脹式：

WAv= [m3+（V2-V3）ρ-（m1+m2）]/ V0ρ*100

注：上兩式為其中某一組的計算結果，硬質泡沫塑料吸水率測定儀 硬質泡沫吸水率測定儀最終結果為三組計算結果的算術平均值。

北京鑫生卓銳科技有限公司技術部www.weightec-opto.com
