1、 項目名稱： 防護熱板法測定節能材料的導熱系數

2、適用范圍：本方法適用于建筑保溫材料導熱系數的測定。

3、編制依據：中華人民共和國國家標準GB/T10294-2002《絕熱材料穩態熱阻及其特性的測定防護熱板法》

4、儀器： 平板導熱系數測定儀 。

5、儀器設備組成、主要技術指標：

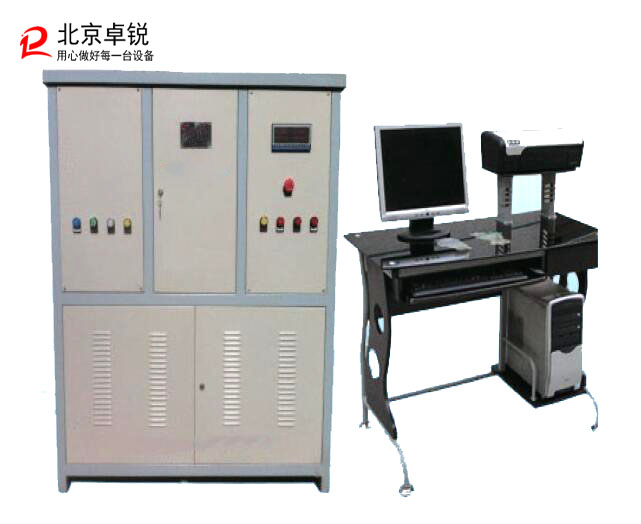

平板導熱儀是按照GB/T10294-2002 開發的中低溫導熱系數測定儀器。由熱板、冷板、防護保溫套、氣動夾緊機構、控制器和測控軟件等組成。

重要技術指標：

（1）試件尺寸 300×300×（10-38）；（2）可測試材料：單一材料或復合材料 ；（3）儀器測量精度：5%；（4）儀器熱板設定溫度：室溫 ～80 ℃ ；冷板設定溫度：0 ～60℃ ；（5）儀器控溫精度：±0.2 ℃；

平板導熱儀的工作原理：在一定厚度的具有平行表面的均勻板狀試件中，建立--狀態下，以兩個平行的勻溫平板為界的無限大平板的一維恒定熱流，通過測量中心計量板達到穩態后的熱量Q ， 按照熱阻的計算公式，求得試件的導熱系數 λ 。

平板導熱系數測定儀操作說明

1. 試件的準備

（1）平板導熱系數測定儀可測試的建筑材料

單一材料：泡沫塑料（如模具型聚苯板﹑擠塑型聚苯板），聚氨酯﹑酚醛﹑尿醛﹑發泡聚乙烯﹑礦物棉（玻璃棉﹑巖棉﹑礦棉）﹑水泥墻體；

復合板材： 雙金屬面的彩鋼板﹑玻璃增強復合板CRC﹑泥聚苯板﹑夾心混泥土﹑玻璃鋼面板復合板材﹑風管板﹑紙蜂窩板。
