ISO 4589-2燃燒氧指數測試

ISO 4589-2燃燒氧指數測試

ISO 4589-2標準名稱：

ISO 4589-2 Plastics-Determination of burning behaviour by oxygen index –Part 2: Ambient-temperature test

ISO 4589-2 塑料-用氧指數法測定燃燒行為-第2部分:室溫測試

ISO 4589-2測試原理

氧指數: 在規定試驗條件下,通入23℃±2℃氧、氮的混合氣體，維持燃燒所需的最小氧濃度的試驗方法。

將一個試樣垂直固定在向上流動的氧、氮混合氣體的透明燃燒筒里，點燃試樣頂端，并觀察試樣的燃燒特性，把試樣連續燃燒時間或試樣燃燒長度與給定的標準相比較，通過在不同氧濃度下的一系列試驗，估算氧濃度的最小值。

為了與規定的最小氧指數數值進行比較，試驗三個試樣，根據標準判定至少兩個試樣熄滅。

ISO 4589-2點燃方法：

頂端點燃法:

對于自撐材料（如模塑材料，泡沫材料，厚片材料，電器用模塑和片材）采用頂端點燃方式，在距點燃端50MM處劃標線。測試時每隔5S移開一次，移開的時間以恰好能判明試樣整個頂表面是否全部著火為限。在確認試樣頂表面著火后，立即移開點火器，并開始記時并觀察燃燒長度。火焰接觸頂面時間最長不超過30S，如果30S內不能點燃，則增加氧濃度，繼續點火，直至30S內點燃為止。

 擴散點燃法:

對于非自撐材料（如軟片或薄膜）采用擴散點燃法（也適用自撐材料）。火焰施加于試樣的頂表面，并同時施加于垂直表面。點燃時，每隔5S左右移開點火器觀察試樣，火焰作用時間最長為30S，直至垂直側表面穩定燃燒或可見燃燒部分的前沿達到上標記處，移去火焰。對于薄膜類產品在用框架夾具的時候，由于燃燒會出現收縮等現象，有標準ISO/TC61/SC4建議用卷筒法測試，獲得較好穩定性和重現性。

ISO 4589-2測試方法：

無論是剛性還是軟性材料在特定的夾具中都可進行試驗。夾具安裝在以層流方式向上流動的氧、氮混合氣體的透明燃燒筒中。（北京鑫生卓銳科技有限公司）試樣狀態調節后，通常進行室溫試驗。在頂面點燃時，火焰接觸面最長時間30s,并每隔5s移開一次，觀察樣品是否燃燒。這可確保樣品溫度不會過高，而獲得較低的OI值。在擴散式點燃時，火焰接觸樣品垂直側面向下約6mm。薄膜試驗中，將薄膜以45°纏繞在桿上，移出桿固定樣品末端并切除頂端20mm.

ISO 4589-2測試應用：

此標準一般用于小尺寸材料（最終產品）的燃燒性能的測試。（北京鑫生卓銳科技有限公司）

NF F 16-101:1988中引用標準EN ISO 4589-2及IEC 60695-2-11用于I級氧指數的測試。

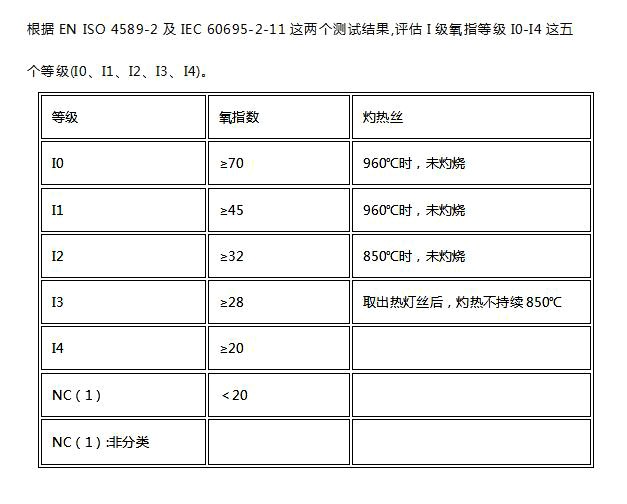

根據EN ISO 4589-2及IEC 60695-2-11這兩個測試結果,評估I級氧指等級I0-I4這五個等級(I0、I1、I2、I3、I4)。 　

ISO 4589-2參考標準（北京鑫生卓銳科技有限公司）

ISO 293:2004, 塑料 熱塑性塑料材料試樣的壓塑

ISO 294, 塑料 熱塑性材料注塑試樣

ISO 295:2004, 塑料 熱固性塑料試樣的壓塑

ISO 2818:1994, 塑料 用機加工方法制備試樣

ISO 2859-1:1989, 計數抽樣檢驗程序 第1部分：按接收質量限（AQL）檢索逐批檢驗抽樣計劃

ISO 2859-2:1985, 計數抽樣檢驗程序 第2部分：隔批檢驗極限質量（LQ）的抽樣計劃

ISO 3167:2002, 塑料 多用途試樣

ISO 4589-2類似標準

ASTM D 2863供給塑料的類似蠟燭燃燒時最低氧氣濃度的測量方法(氧指數)

GB/T 2406.2 塑料 用氧指數法測定燃燒行為第2部分：室溫試驗

BS 2782-1 Method 141 塑料測試方法 第1部分：熱性質方法141 燃燒氧指數判定

IEC 1144：測定絕緣液體氧指數的試驗方法

NF T 51-071塑料.燃燒性能氧指數評定

HSK 7201 燃燒氧指數測定

北京鑫生卓銳科技有限公司技術服務部www.weightec-opto.com
