數顯氧指數測定儀的使用、安裝、測試步驟
數顯氧指數測定儀的使用、安裝、測試步驟
數顯氧指數測定儀使用時，首先預備好氧氣與氮氣保證氣體充足，然后先打開氧氣瓶閥門，看各個氣表是否下常顯式，依次打開氮氣瓶，二個氣體混在一起后，自行調一下氧的密度，保持調到需要做測試的化纖，塑膠等樣品的密度。
一、數顯氧指數測定儀的主要用途：數顯氧指數測定儀用來測定聚合物等產品在燃燒過程中所需氧氣濃度(體積百分比)的儀器。氧指數值是該物質引燃后能保持燃燒50毫米或燃燒時間3分鐘所需的氧、氮混合氣體中最低氧的體積百分比。該儀器結構簡單，操作方便，可作為鑒定聚合物燃燒性能的一種手段，也可作為一種相關的研究分析儀器，從而對聚合物的燃燒過程獲得較好的認識。數顯氧指數測定儀適用于塑料、橡膠、纖維增強塑料、防火防堵材料、動車組用內裝材料、泡沫等材料的燃燒性能的測試，其測定結果準確，再現性好。是研究生產阻燃材料必不可少的試驗儀器。
二、極限數顯氧指數測定儀的技術參數：
1、燃燒筒內徑：75-100mm
2、燃燒筒高度：450mm
3、流量計精度：2.5級
4、壓力表精度：2.5級
5、壓力表分辨率：0.01MPa
6、氧濃度指示表分辨率：0.1%
7、氣源：GB3863規定的氧氣、GB3864規定的氮氣
8、輸入壓力：0.2-0.3MPa
9、工作壓力：0.05-0.15MPa
10、試樣類型：自撐材料和非自撐材料
11、電源：AC220V/50Hz
三、極限數顯氧指數測定儀的參考標準：
GB/T2406.2-2009.用氧指數法測定燃燒行為第二部分：室溫試驗
GB/T5454-1997《紡織品燃燒性能測定-氧指數測定法》
GB/T10707-2008橡膠燃燒性能的測定
GB/T8924-2005纖維增強塑料燃燒性能試驗方法氧指數法
GB/T2406-93《塑料燃燒性能試驗方法-氧指數法》
GB/T10707-2008《橡膠燃燒性能的測定氧指數法》
GB/T8924-2005《纖維增強塑料燃燒性能試驗方法氧指數法》
GB/T23864《防火封堵材料》
TB/T3237-2010動車組用內裝材料阻燃技術條件等。
四、極限數顯氧指數測定儀的維護保養：
在氧指數測試的試驗中，氧傳感器的作用是將燃燒的化學信號轉換成電子信號展示在操作者面前。傳感器相當于一個電池，每試驗一次就耗費一次， 用戶的使用頻率高或者測試材料氧指數值高，氧傳感器都會有較高的消耗。
排除正常的損耗，在維護與保養方面有以下兩點有助于延長氧傳感器的使用壽命：
1.如設備長時間不需要進行試驗，可按第八項的操作指導將氧傳感器卸下，以一定手段在較低溫度下封閉保存隔絕氧氣保存。簡單操作方法可以以保鮮膜適當保護，放置在冰箱冷藏室中。
2.如設備使用頻率相對較高（例如間隔三四天的使用周期），在當天試驗結束時，可以先關氧氣瓶隔一、兩分鐘再關氮氣瓶，讓氮氣在其他的混合裝置里面充滿以此減少氧傳感器與氧氣的接觸的無效反應。
五、氧傳感器的更換：
1．切斷電源、氣源
2．卸下面板兩邊6顆螺釘，抓住“穩壓”閥旋鈕并往外拉動。
3．拔下儀器面板背面中心的三芯插頭，逆時針取下氧傳感器（端面為五角形），換上新的傳感器。并把插頭插好，儀器裝好。
4．按校正滿度后即可使用。
六、使用操作：
1—玻璃燃燒筒 2—試樣 3—試樣夾
4—剛絲篩網 5—燃燒筒底座 6—玻璃珠
7—分布板 8—M10×1螺釘 9—尼龍管
10—氮氣接口 11—氧氣接口 12—M10×1螺母

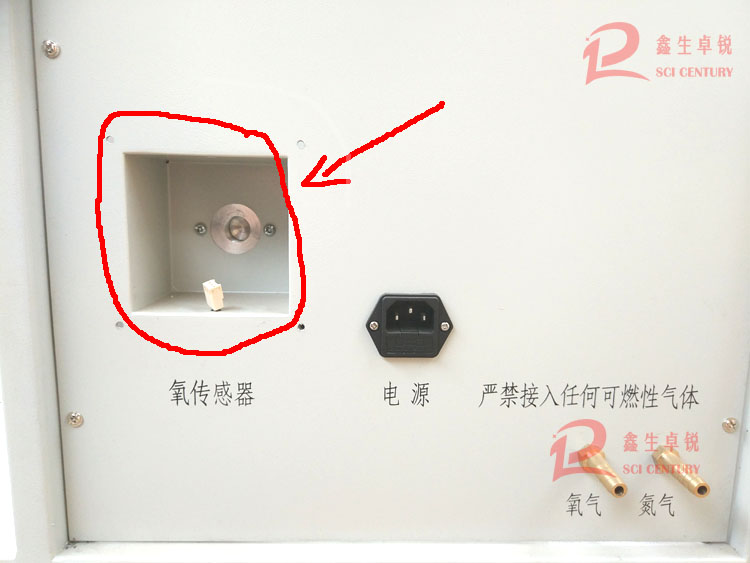

上圖為全自動觸屏氧指數測定儀的氧傳感器位置及氧氣、氮氣的位置
1.儀器安裝（見圖2）
(1)把儀器放入通風櫥內或工作平臺上。
(2)把配置的橡膠管一端分別插入儀器背面O2、N2接口，另一端對應插入O2、N2氣鋼瓶接口；尼綸管（白色管子）一端接燃燒拄底座，另一端接背面O2+N2接口。
(3)取出燃燒筒內金屬網，放入配給的玻璃珠，再放入金屬網，式樣夾、套上玻璃燃燒筒。
2.測試步驟：
(1)取標準式樣至少15根，分別在式樣的任意一端50mm處劃線，將另一端插入燃燒拄內式樣夾中。
(2)根據經驗或式樣在空氣中點燃的情況，估計開始的氧濃度。如在空氣中迅速燃燒，則開始試驗時氧濃度為18％左右；在空氣中緩慢燃燒或時斷時續，則為21％左右；在空氣中離開點火源即滅，則至少25％左右。
(3)重新打開氮氣、氧氣“穩壓”閥，儀器壓力表指示值為0.1-0.15 Mpa并同時調節流量，使氮氣、氧氣混合流量為10L±0.5L/min（球型浮子看最大直徑處），例如：20％的氧濃度為氧氣2L，氮氣8L，總流量為10L。
(4)氧濃度確定后穩定30s，然后用點火器（火焰長度12mm—20mm）點燃式樣頂端，點火時間根據材料著火快慢而定，最長不超過30s，移出點火器，并立即計時，式樣剛好燃燒3min或50mm長熄滅所需的最低氧濃度為氧指數。試驗結束后關閉 氣源并清理殘留物。
