北京卓銳的 SPB-1型紙面石膏板遇火穩定性測試儀依據國標9775-2008《紙面石膏板》6.5.15設計制造，用于測定耐火石膏板的遇火穩定性，也適用于其它建材、裝飾、裝潢材料防火性能的測定。

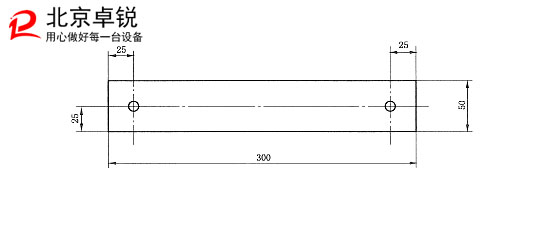

 遇火穩定性測試的試樣制作：以五張紙面石膏板板材為一組試樣，依次進行外觀質量、尺寸偏差、對角線長度差、楔形棱邊斷面尺寸測定后，在距離板材四周大于100mm處裁制縱向300mm橫向50mm的試樣，并如下：將試樣鉆孔并在規定環境條件下處理。開孔尺寸如下圖

    用支桿將紙面石膏板的試樣懸掛于兩個噴火口中間，噴火口與試樣表面垂直。用液化石油氣作為熱源向遇火穩定性測定儀的兩只燃燒器供氣，燃燒器噴火口距板面為30mm。按標準規定再試件下端懸掛荷載，點燃燃燒器。用熱電偶在距離板面5mm處測量溫度。試驗初期應在不使試樣晃動的情況下，去除掉落在熱電偶上的已炭化的護面紙。 通過調節，在3min內把溫度控制在（800±30）℃，試驗過程中一直保持此溫度。從試件遇火開始計時至試件斷裂破壞。記錄每個試件被燒斷的時間，以五個試件中最小值作為該組試樣的遇火穩定性，精確至1min。其遇火穩定性時間不應小于20min。

GB9775-2008標準中對紙面石膏板遇火穩定性測試儀的技術參數要求包括四點：噴火頭直徑（40±1）mm，噴火孔直徑（2.5±0.1）mm，最高溫度900℃，精度1級。

除以上標準明確要求的參數外，SPB-1型紙面石膏板遇火穩定性測試儀的其他主要技術參數如下：

1. 供電電壓：220V±10%   50Hz   功率:180W

2. 自動點火功能

3. 雙熱電偶測溫

4. 溫度和時間數字顯示

5. 雙燃燒器，內徑為Φ9.5mm±0.5mm，長約100mm，有空氣調節螺母10mm

6. 火焰長度20mm-100mm 范圍可調

7. 火焰施加時間及持燃時間可在0~99分99秒范圍內調節

8. 試驗過程自動控制。

9. 式樣斷落自動記錄燃燒時間。

10. 氣源：試驗火焰的氣源采用煤氣或石油液化汽(建議盡量選用氣質較好的燃氣)

11. 流量調節范圍 100～1000mL/Min

12. 計時精度（分辨率）：0.1s

13. 試驗溫度:800±30℃，精度1級

14. 溫度穩定時間：<3min（800±30）℃

15. 試樣：300mm（長）×50mm（寬），距離兩邊25mm分別鉆孔

16. 懸掛荷載：7、10、12、15、17、20N （換算單位懸掛荷載 0.75～2.5㎏）

17. 外形尺寸(mm)700（寬）×300（深）×600(高)

外包裝尺寸：(mm)800（寬）×420（深）×700
